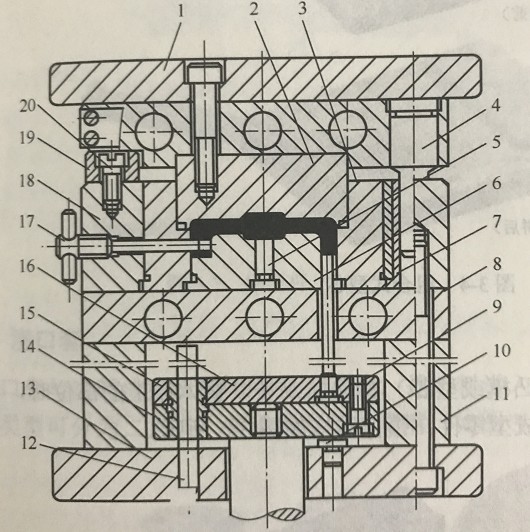

注射成型模具结构图分析
模具是塑料制件成型的主要工具，塑料模具中以注射成型模应用较为广泛。
一套完整的模具，其组成零件包括两大类：成型零件和结构零件。成型零件是直接与塑料全部接触或部分接触的零件，可决定塑件的内外几何形状，如滑块、型腔、型芯、镶件、斜滑杆等。结构零件一般不与塑面料接触，在模具中起定位、导向、安装、装配等作用，如固定板、导柱、导套、底板、支撑板等。
1. 型腔
型腔是成型塑件外表面的凹状零件（包括零件的内腔和实体两部分）。其结构形式有整体式、整体镶拼式、局部镶拼式和组合式。
2. 型芯是成型塑件内部几何形状的零件。其结构形式也有整体式、整体镶拼式、局部镶拼式和组合式。
3. 镶件
镶件就是当成型零件（凹模、凸模或型芯）有易损或难以整体加工的部位时，与主体件分离制造并嵌在主体件上的局部成型零件。
4. 滑块
滑块就是成型塑件的侧孔、侧凹或侧台，沿导向件滑动，带动侧型芯完成抽芯和往复动作的零件。
5. 斜滑杆
斜滑杆就是利用与斜面配合而产生滑动，兼有成型、推出和抽芯作用的拼块。
6. 定位环
定位环就是使注射成型机喷嘴与模具浇筑口套对中，决定模具在注射成型机上安装位置的定位零件。
7. 浇口套
浇口套与注射成型机的喷嘴直接对接，是熔料进入模具型腔的入口。浇口套又称为唧嘴，其类型可分为二大类：普通唧嘴和热唧嘴。
8. 开闭器
开闭器的作用就是使模具完成闭合、拉断料头和打开模具。
